300L植物提取罐,不锈钢提取罐配置清单

发布时间:2021/3/9 13:53:48 人气:

一、多功能动态提取罐用途:

  多功能动态提取罐主要适用于制药、食品、化工行业中对物料以水或有机溶媒为介质,在搅拌状态下进行煎煮提取或热回流提取等工艺过程。并可在提取过程中,同时回收挥发油成分。具有提取效率高、操作方便等优点。


二、多功能动态提取罐结构组成:

  提取罐主体包括内筒体、夹套层、保温层、搅拌装置、支耳、气动出渣门、气动操作台等;提取罐保温层以岩棉作为保温材料。

  内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。 罐内配备CIP清洗自动旋转喷洗球头,测温孔、防爆视灯、视镜、快开式投料口等,确保操作简便,符合GMP医药标准。具有溶剂分布均匀,出渣方便等特点。

  多功能动态提取罐有直筒式提取罐、正锥式提取罐、斜锥式提取罐、蘑菇式提取罐及倒锥式提取罐等多种型式。

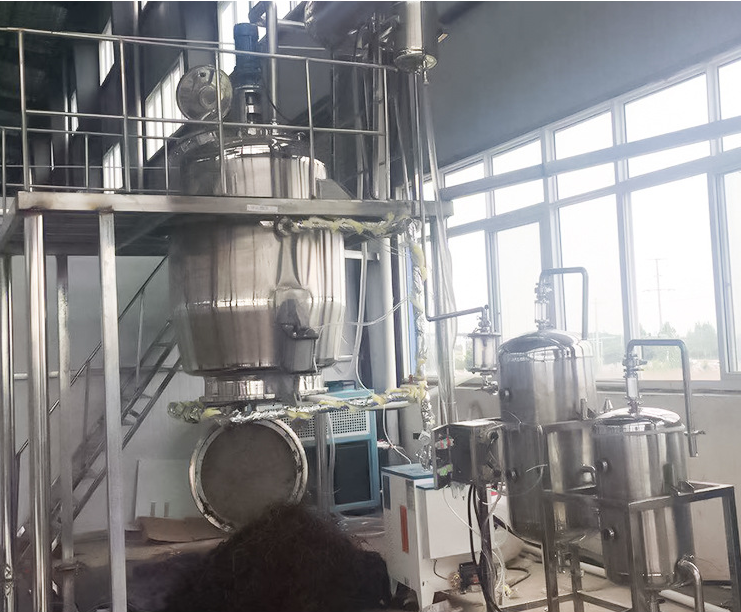

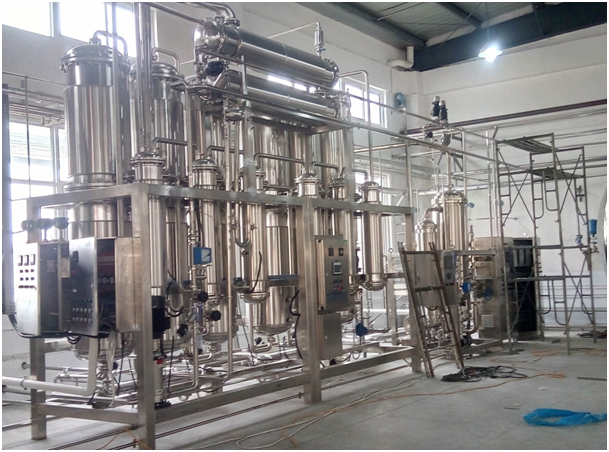

  提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成


三、多功能动态提取罐的结构特性:

  1、传统形式,所占建筑空间较小,为提取车间广泛使用。

  2、出渣门上设有底部加热,使药材提取更加完全。

  3、改进出液方式和增加搅拌装置,提高了动态提取的提取效率。

四、多功能动态提取罐选型参数:

规格型号

TQ-1000

TQ-2000

TQ-3000

TQ-6000

TQ-8000

TQ-10000

全容积(L)

1200

2300

3200

6300

8500

11000

罐内设计压力(MPa)

0.09

夹套内设计压力(MPa)

0.3

加料口直径(mm)

400

400

400

500

500

500

加热面积(㎡)

3

4.7

6.8

10

12

15

冷凝面积(㎡)

4

5.4

8

10

15

18

冷却面积(㎡)

1

1

1.5

2.2

2.2

2.2

过滤面积(㎡)

0.25

0.25

0.25

0.3

0.3

0.36

排渣门直径(mm)

800

800

800

1000

1000

1000

耗汽(kg/h)

285

346

570

718

903

1140

设备重量(kg)

1800

2050

2400

3025

4030

6500

加热汽管口

DN-50

DN-50

DN-60

DN-60

DN-80

DN-80

二次汽管口

DN-80

DN-80

DN-100

DN-100

DN-100

DN-100

冷却水管口

DN-50

DN-50

DN-60

DN-60

DN-70

DN-70

电动机功率Kw

2.2

4

5.5

5.5

7.5

7.5

搅拌转速ppm/min

21

21

32

32

32

32

五、根据用户不同需求,可采用执行的设计、制作、检验标准如下:

  1.  SFDA 《药品生产质量管理规范》2010年版

  2.《医药工业洁净厂房设计规范》(GB50457-2008

  3.  GAMP药品生产自动化管理规范

  4.  GB150.1~150.4-2011《钢制压力容器》

  5.  NB/T47003.1-2009《钢制焊接常压容器》

六、多功能动态提取罐订购选型需提供参数:

  多功能动态提取罐设计选型时需明确物料的特性、使用工况、组件配套范围等,详细可电询。

注:上第四项参数表可能会根据物理的性质及实际的使用工况有所调整。
